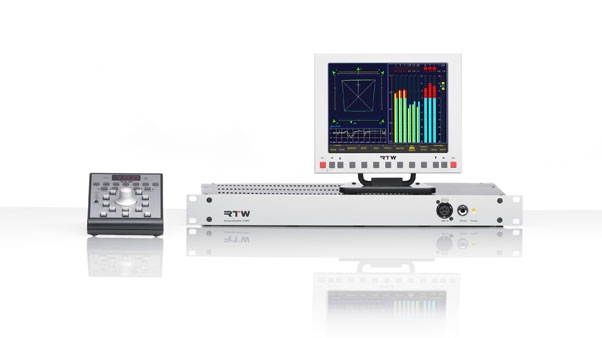

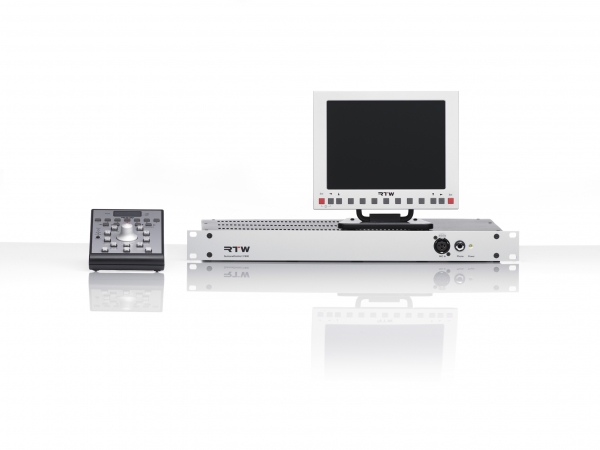

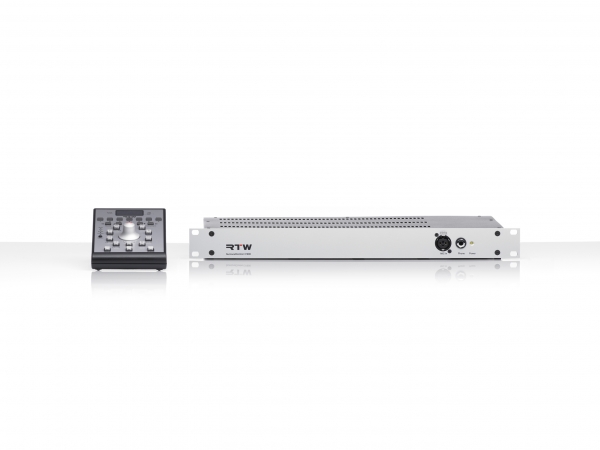

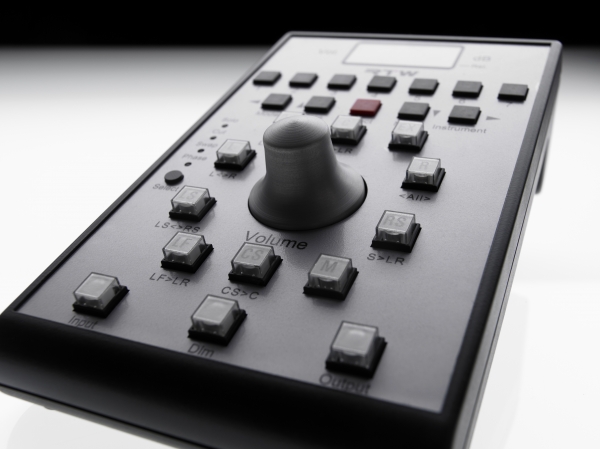

Integrierte Komplett-Lösung aus Surround-Abhörcontroller, Surround Sound Analyzer und vielseitigen Analysefunktionen

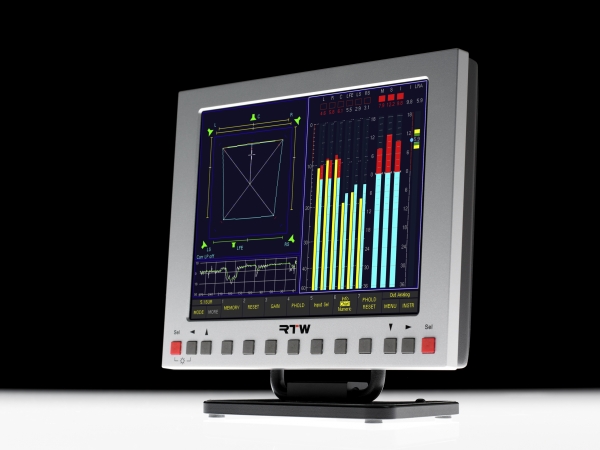

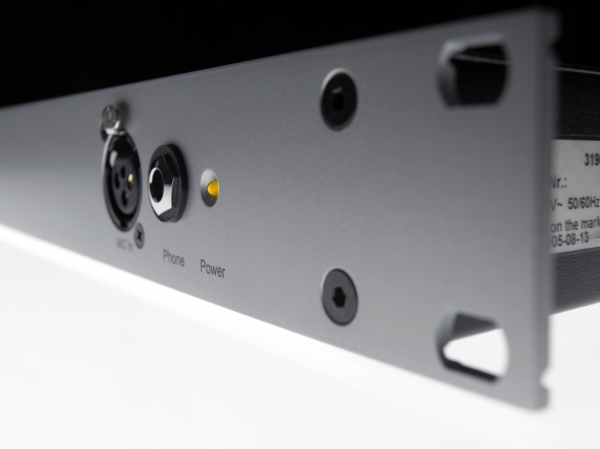

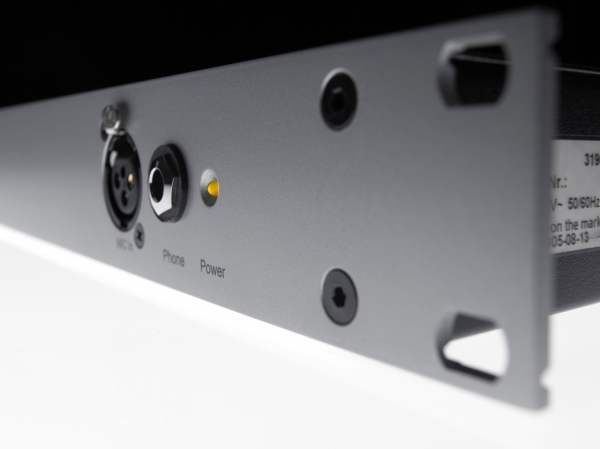

Die Geräte der SurroundControl Serie sind unsere Flaggschiff-Produkte zur Überwachung und Steuerung von Stereo-, Mehrkanal- und Surround-Signalen. Die Hochleistungssysteme kombinieren die Metering- und Analysefunktionen der surroundfähigen RTW-Anzeigesysteme mit einem Surround-Abhörcontroller und komfortablem Signal-Routing.

NEU
Die überarbeitete Version 4 enthält ein neues DSP-Board und ermöglicht die Loudness-Messung entsprechend der relevanten Loudness-Standards: EBU R128 (Juli 2011), ITU-R BS.1770-2/1771, ATSC A/85 und ARIB.
Das neu implementierte LRA-Instrument (Loudness Range) kombiniert die Messung zweier kritischer Loudness-Parameter (Integrierte Loudness, Loudness-Varianz in kurzen Zeitbereichen) in einer einfachen und intuitiv erfassbaren Anzeige.
Für ausgelieferte Geräte mit Software-Version 3 (03.00.nn) ist ein Upgrade-Kit zur Nachrüstung auf Version 4 erhältlich.

Das Loudness-Meter (rechts im weißen Rahmen) gemäß der aktuellen Richtlinien (EBU R128, ITU-R BS.1770-2/1771, ATSC A/85, ARIB) zeigt drei Kanal-Gruppen: eine Gruppe zur Darstellung der RLB-bewerteten Loudness für jeden Kanal mit zugeschalteten True-Peak-Bargraphen, eine Gruppe zur Darstellung des summierten Augenblickswertes der Loudness aller Kanäle (“M” – Momentary), des Kurz-Zeit-Loudness-Wertes über ein fortlaufendes Zeitfenster (“S” – Shortterm) und der integrierten Langzeit-Messung (“I” – Integrated) und eine Gruppe mit dem neuen LRA-Instrument im “MagicLRA + I + Num”-Modus.

Das Peak-Programm-Meter (rechts im weißen Rahmen) zeigt je nach Format mehrere Peakmeter-Gruppen. Im Beispiel zu sehen: Darstellung des Spitzenpegels für jeden Kanal gemäß gewähltem Standard mit zugeschalteten Peak-Hold- und SPL-RMS-Spots, Bargraph mit kombiniertem SPL-Pegel, Bargraphen-Paar zur Anzeige des intern erzeugten Downmix-Signales.

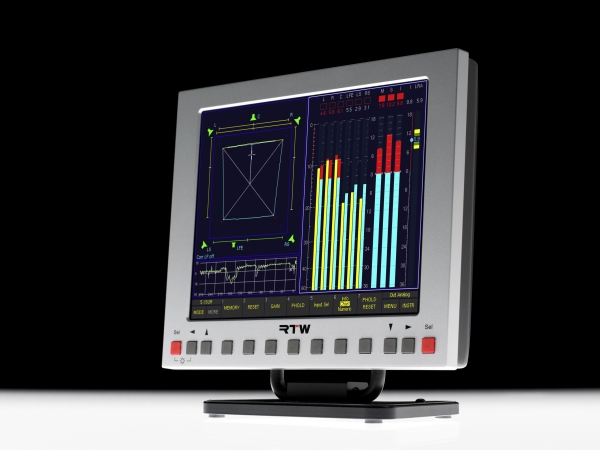

Der Surround-Sound-Analyzer (“Haus”-Display, links oben im weißen Rahmen) macht das Zusammenwirken von Pegeln (Lautheit oder Schalldruck) und Korrelation aller Kanäle beim Aufbau des Surround-Klangbildes optisch prägnant sichtbar. Die Bildschirmanzeige ist so gestaltet, dass das dynamische Verhalten aller Anzeigeelemente dem akustischen Eindruck entspricht und die Balance eines Surround-Programms intuitiv erfasst werden kann.

Das Audio-Vektorskop (links oben im weißen Rahmen) bietet für die Kanalpaare in den Surround-Modi und für die Stereo-Kanalpaare hochwertige Lissajous-Figuren zur Echtzeit-Darstellung der Phasenverhältnisse zweier Kanäle, kombiniert mit einem Korrlationsgradmesser zur Anzeige der Phasenbeziehungen der gewählten Kanalpaare.

Der Multi-Korrelator (links oben im weißen Rahmen) zeigt im 5.1-Modus übersichtlich die Phasenverhältnisse aller 10 Kanalpaare an, grafisch in einer 5.1-Lautsprecher-Aufstellung angeordnet. Zur Beurteilung der “Surround-Umhüllung” kann wahlweise ein 300-Hz-Tiefpassfilter vorgeschaltet werden.

Der LFE-Modus des Multi-Korrelator (links oben im weißen Rahmen) zeigt entsprechend des gewählten Surround-Formates den Korrelationsgrad der einzelnen Kanäle im Bezug zum LFE-Kanal an, im 5.1-Format z. B. die Korrelatoren L/LFE, R/LFE, C/LFE, LS/LFE, RS/LFE.

Der 1/3-Oktav-Real-Time-Analyzer (links im weißen Rahmen) zeigt auf 31 Bändern im 1/3-Oktav-Abstand und zusätzlichem HF-Band die spektrale Verteilung eines Einzelkanals oder von Kanalpaaren oder -gruppen an. Zusatzfunktionen wie Peak-Hold, Display-Hold, Band-Cursor und Cursor-Readout erleichtern die Auswertung.

Der 1/6-Oktav-Real-Time-Analyzer (oben) zeigt auf 61 Bändern im 1/6-Oktav-Abstand und zusätzlichem HF-Band die spektrale Verteilung eines Einzelkanals oder von Kanalpaaren oder -gruppen an. Zusatzfunktionen wie Peak-Hold, Display-Hold, Band-Cursor und Cursor-Readout erleichtern die Auswertung.

Das 2-Kanal-Downmix-Meter (links oben im weißen Rahmen) zeigt den Pegel und die Korrelation des intern erzeugten zweikanaligen Downmix-Signales an. Dieses kann messtechnisch bewertet und, auf die Frontlautsprecher geschaltet, abgehört werden oder direkt auf die Ausgangsanschlüsse gegeben und dort mit dem Downmix-Meter überwacht werden. Zusätzlich steht dafür das Stereosichtgerät zur Verfügung.

Das Monitoring-Instrument (links oben im weißen Rahmen) verwaltet die Funktionen und die betriebsmäßigen Einstellungen des Monitoring-Controllers, wie z. B. den Zustand der Lautsprecher, Pegel-Trim-Offset, Delay, eingestellter Abhörpegel, Referenzpegel, Dim-Pegel, Betriebsart des Mono-Modus. Es beinhaltet auch das Instrument zur Kalibrierung mit den Funktionen u. a. zur Einstellung der Trim- und Delay-Werte, mit einem SPL-Meter und einem Test-Signal-Generator mit verschieden einstellbaren Signalen zur Kalibrierung der Studio-Umgebung.

Das Kalibrierungs-Instrument (links oben im weißen Rahmen) mit SPL-Bargraph (rechts) stellt einen Achtkanal-Test-Signal-Generator mit Sinus-Pegel-Tönen oder Rosa-Rauschen mit verschiedenen Bandbreiten und Pegeln und ein SPL-Meter mit Mess-Mikrofon-Vorverstärker zur Einmessung der Studio-Anlage zur Verfügung. Der Mess-Mikrofon-Eingang wird automatisch als Eingang für den RTA 1/6 gewählt, wenn dieser direkt aus dem SPL-Meter heraus aufgerufen wird.

Der AES/EBU-Statusmonitor (links oben im weißen Rahmen) zeigt die im AES/EBU-Datenstrom eingebetteten Status-Bytes und Signal-Statusinformationen wie z. B. Comfidence, Lock, Coding, Parity und Validity als Klartext an. Ebenso zu sehen sind die Audio-Datenbits und deren Aktivität.

Der SDI-Kanal-Statusmonitor (links oben im weißen Rahmen) zeigt den Kanalstatus der im SDI-Signal eingebetteten Audio-Signale an, falls die HD-/SD-SDI-Deembedder-Schnittstelle im Gerät verfügbar und aktiviert ist. Die Funktionalität ähnelt der des AES/EBU-Statusmonitors.

Die SDI-Schnittstellen-Anzeige (links oben im weißen Rahmen) zeigt die SDI-Schnittstellen-Anzeige den Status der SDI-Deembedder-Schnittstelle und der darin enthaltenen Audio-Signale und Signal-Gruppen an, falls die HD-/SD-SDI-Deembedder-Schnittstelle im Gerät verfügbar und aktiviert ist.

Der Hardware-Statusmonitor (links oben im weißen Rahmen) zeigt den Status der digitalen Eingänge, der Auflösung und der Bits, die Phasenbeziehungen, die Referenz-Taktanbindung und die ermittelte Abtastrate an.

Die Dolby®-Meta-Daten-Anzeige (links oben im weißen Rahmen) zeigt die in einem entsprechend codierten Datenstrom enthaltenen Meta-Daten an, falls der Dolby® E- und Dolby® AC-3-Decoder im Gerät verfügbar und aktiviert ist.

Das Dialnorm-Meter (links oben im weißen Rahmen) zeigt das in der Filmmischung gebräuchliche Verfahren der Dialnorm-Messung zur Angabe des über einen längeren Zeitraum normalisierten Lautheitspegels des Dialogs in Bezug auf einen bestimmten Referenz-Abhörpegel und kann für die digitalen Eingangssignale entsprechende Werte berechnen und anzeigen.

Die BLITS-5.1-Surround-Identifikation (BLITS: Black’s and Lane’s Ident Tones for Surround, links oben im weißen Rahmen) stellt einen intelligenten Analyzer für ankommende BLITS-Sequenzen dar. Fehler des Status der Signale, Kanalvertauschungen, Pegeldifferenzen, Phasenverschiebungen, Verzögerungen und Polaritätsprobleme werden auffällig markiert und können dann verhindert oder schnell beseitigt werden. Zur Erkennung und Vermeidung unbeabsichtigter Kanalvertauschungen erzeugt zudem ein integrierter Signal-Generator ein BLITS-Signal-Cluster, das direkt auf die entsprechenden Ausgänge geroutet werden kann.
