RTW Studiomesstechnik - TouchMonitor TM3-3G
RTW TouchMonitor TM3-3G
RTW Webseite - TM3-3G
Loudness Simplified: Professionelles Loudness-, True Peak- und PPM-Metering für 3G-SDI Audio mit 16-Kanal-Deembedder und Abhör-Controller (Optionen).

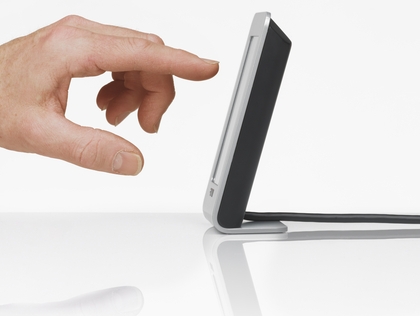

Der TouchMonitor TM3-3G ist eine kompakte und vielseitige Lösung für Metering, Deembedding und Abhören von 3G-SDI-Audiosignalen mit einem 4,3“ Touch Screen für den horizontalen oder vertikalen Einsatz. Das flexible Bedienkonzept ermöglicht per Fingerwisch die schnelle und einfache Anwahl von Presets sowie das Einstellen der Abhörlautstärke (Lizenzoption).
Das Gerät

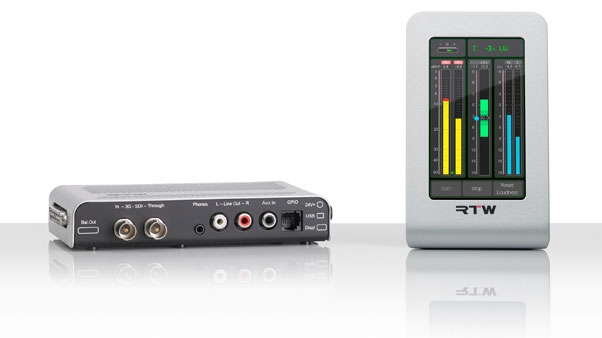

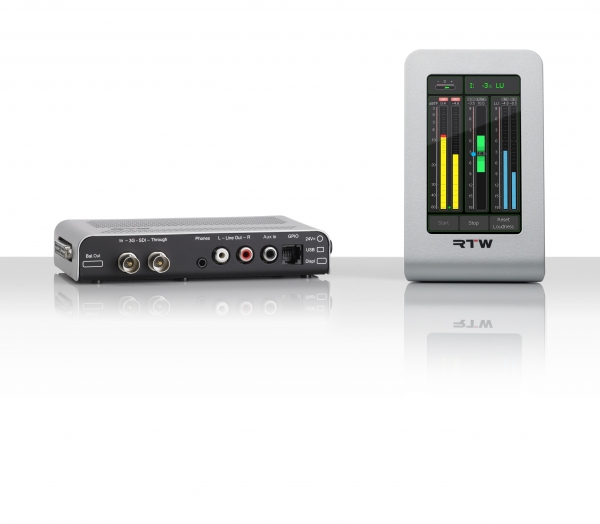

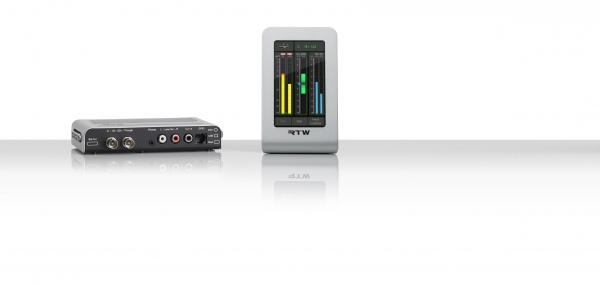

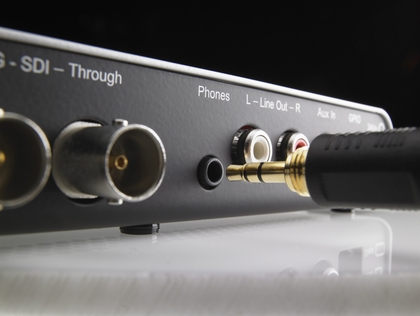

Der kompakte TM3-3G besteht aus einer horizontal oder vertikal einsetzbaren leicht ablesbaren Display-Einheit und einer abgesetzten 3G-SDI-Interface-Box. Mit seiner 3G-SDI-Schnittstelle zeigt er Pegel und Loudness von acht beliebigen 3G-SDI-Audiokanälen an. Der integrierte Deembedder stellt zudem bis zu 16 3G-SDI-Audiosignale auf acht AES3-Ausgängen zur Verfügung (Lizenzoption). Das voraussetzungsfreie Bedienkonzept ermöglicht per Fingerwisch die schnelle und einfache Anwahl eines Presets. Die im Gerät enthaltenen umfangreichen Werks-Presets bilden einen Querschnitt durch die unterstützten Anwendungsgebiete und Standards und ermöglichen die unmittelbare Inbetriebnahme.
Die Devicer-Software

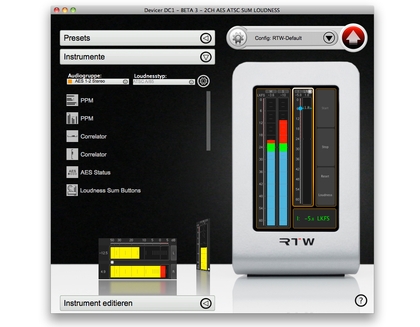

Mit dem Devicer DC1 für Mac OS X® und Windows® können Presets detailliert personalisiert werden. Die grafische Oberfläche des Devicers ermöglicht das komfortable Auswählen, Konfigurieren und Positionieren der benötigten Instrumente und zeigt Ihnen dabei stets, wie Ihr Preset auf dem TM3-3G aussehen wird. Darüber hinaus ist es mit dem Devicer DC1 möglich, Konfigurationssets mit unterschiedlichen Presets zu erstellen, die je nach Bedarf ausgewählt und in den TM3-3G geladen werden können. (Der Devicer DC1 für TM3-3G steht mit Auslieferungsbeginn kostenlos im Mitglieder-Bereich unter „Audio-Monitore/TouchMonitor TM3-3G“ zum Download bereit.)
Die Anzeigen
Neben PPM- und True Peak-Instrumenten bietet der TM3 umfassende Loudness-Messfunktionen nach allen weltweit relevanten Standards (EBU R128, ITU-R BS.1770-2/1771, ATSC A/85 und ARIB), darunter Einzelkanal- und summierende Bargraphen, Loudness Range sowie numerische Anzeigen. Mit der Lizenzoption Monitoring steht ein über das Display steuerbarer Pegelregler zur Einstellung der Abhörlautstärke zur Verfügung. Und mit der Lizenzoption Timecode reader kann ein externer oder ein im
3G-SDI-Datenstrom enthaltener Timecode angezeigt werden.
Der TouchMonitor TM3-3G ist eine kompakte und vielseitige Lösung für Metering, Deembedding und Abhören von 3G-SDI-Audiosignalen mit einem 4,3“ Touch Screen für den horizontalen oder vertikalen Einsatz. Das flexible Bedienkonzept ermöglicht per Fingerwisch die schnelle und einfache Anwahl von Presets sowie das Einstellen der Abhörlautstärke (Lizenzoption).
Das Gerät
Der kompakte TM3-3G besteht aus einer horizontal oder vertikal einsetzbaren leicht ablesbaren Display-Einheit und einer abgesetzten 3G-SDI-Interface-Box. Mit seiner 3G-SDI-Schnittstelle zeigt er Pegel und Loudness von acht beliebigen 3G-SDI-Audiokanälen an. Der integrierte Deembedder stellt zudem bis zu 16 3G-SDI-Audiosignale auf acht AES3-Ausgängen zur Verfügung (Lizenzoption). Das voraussetzungsfreie Bedienkonzept ermöglicht per Fingerwisch die schnelle und einfache Anwahl eines Presets. Die im Gerät enthaltenen umfangreichen Werks-Presets bilden einen Querschnitt durch die unterstützten Anwendungsgebiete und Standards und ermöglichen die unmittelbare Inbetriebnahme.
Die Devicer-Software

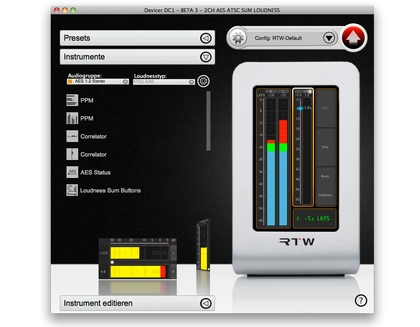

Mit dem Devicer DC1 für Mac OS X® und Windows® können Presets detailliert personalisiert werden. Die grafische Oberfläche des Devicers ermöglicht das komfortable Auswählen, Konfigurieren und Positionieren der benötigten Instrumente und zeigt Ihnen dabei stets, wie Ihr Preset auf dem TM3-3G aussehen wird. Darüber hinaus ist es mit dem Devicer DC1 möglich, Konfigurationssets mit unterschiedlichen Presets zu erstellen, die je nach Bedarf ausgewählt und in den TM3-3G geladen werden können. (Der Devicer DC1 für TM3-3G steht mit Auslieferungsbeginn kostenlos im Mitglieder-Bereich unter „Audio-Monitore/TouchMonitor TM3-3G“ zum Download bereit.)
Die Anzeigen
Neben PPM- und True Peak-Instrumenten bietet der TM3 umfassende Loudness-Messfunktionen nach allen weltweit relevanten Standards (EBU R128, ITU-R BS.1770-2/1771, ATSC A/85 und ARIB), darunter Einzelkanal- und summierende Bargraphen, Loudness Range sowie numerische Anzeigen. Mit der Lizenzoption Monitoring steht ein über das Display steuerbarer Pegelregler zur Einstellung der Abhörlautstärke zur Verfügung. Und mit der Lizenzoption Timecode reader kann ein externer oder ein im
3G-SDI-Datenstrom enthaltener Timecode angezeigt werden.
Eigenschaften
- 4,3“ Touch Screen für vertikalen oder horizontalen Betrieb
- Flexibles Bildschirm-Layout mit skalierbaren Instrumenten

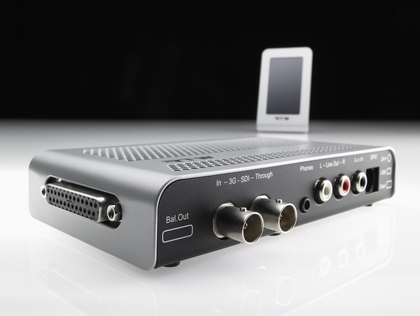

- Abgesetzte 3G-SDI-Interfacebox mit Audio-I/O, USB, GPIO
- 8-kanalige Pegel- und Loudness-Anzeige
- Loudness: EBU R128, ITU-R BS.1770-2/1771, ATSC A/85, ARIB oder anwenderspezifisch
- Abhör-Controller mit Onscreen Pegelregler (Lizenzoption)
- Stereo-Line-Out- und Stereo-Kopfhörer-Ausgang
- 16-kanaliger 3G-SDI Deembedder mit 8 x AES3 Out (Lizenzoption)
- Timecode-Reader (Lizenzoption)
- Einzelkanal- und summierende Loudness-Bargraphen
- Loudness Range (LRA) mit MagicLRA
- PPM & True Peak
- SPL & Dialnorm
- Korrelationsanzeige
- Numerische Darstellung
- Umfangreich ausgestattet mit Presets
- Personalisierung durch Devicer DC1
(Die Device Configurator Software für Windows® und Mac OS X® steht mit Auslieferungsbeginn im Mitglieder-Bereich unter „Audio-Monitore/TouchMonitor TM3-3G“ zum Download bereit.)

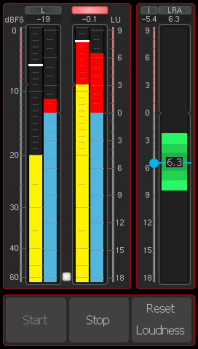

Die Instrumente können in der Größe variieren und beliebig angeordnet werden. Dieses Beispiel zeigt links ein kombiniertes Stereo-Loudness-Meter und Peak-Program-Meter, rechts das Loudness-Range-(LRA)-Instrument im MagicLRA-Modus mit Integrated-(I)-Bargraph und grafischer Loudness-Range-Anzeige und darunter Steuertasten für die Loudness-Messung.
Dieses Beispiel zeigt eine mögliche Anzeige der Stereo-Version in horizontalem Betrieb: Oben links ist das Loudness-Range-(LRA)-Instrument im MagicLRA-Modus mit Integrated-(I)-Bargraph und grafischer Loudness-Range-Anzeige angeordnet. Rechts daneben befindet sich eine zusätzliche numerische Anzeige des Integrated-Wertes. Unten links läuft das Stereo-PPM mit der ARD+9-Skala und rechts daneben befinden sich die Steuertasten für die Loudness-Messung.

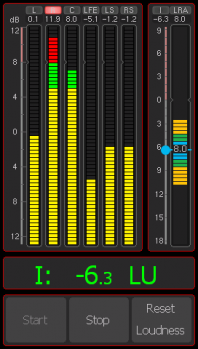

Dieses Beispiel zeigt eine Anzeige der 6-Kanal-Version: Es zeigt links ein 6-Kanal-Peakmeter im 5.1-Modus mit British-IIa-Skala und segmentierten Bargraphen, rechts das Loudness-Range-(LRA)-Instrument im MagicLRA-Modus mit Integrated-(I)-Bargraph und grafischer Loudness-Range-Anzeige, darunter eine zusätzliche numerische Anzeige des Integrated-Wertes und darunter Steuertasten für die Loudness-Messung.

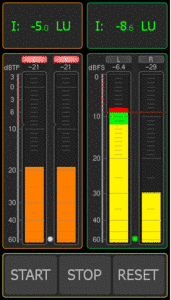

Dieses Beispiel zeigt eine mögliche Mehrkanal-Anwendung: Dargestellt ist links ein True-Peak-Meter mit darüber angeordneter zugehöriger numerischer Anzeige des Integrated-Loudness-Wertes. Rechts befindet sich ein digitales Peakmeter mit darüber angeordneter zugehöriger numerischer Anzeige des Integrated-Loudness-Wertes. Unten sind die gemeinsamen Steuertasten für die Loudness-Messungen angeordnet.
