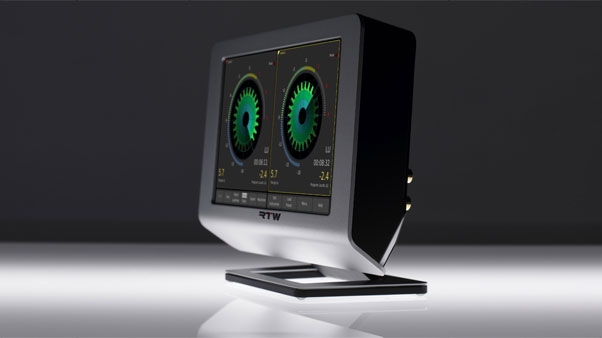

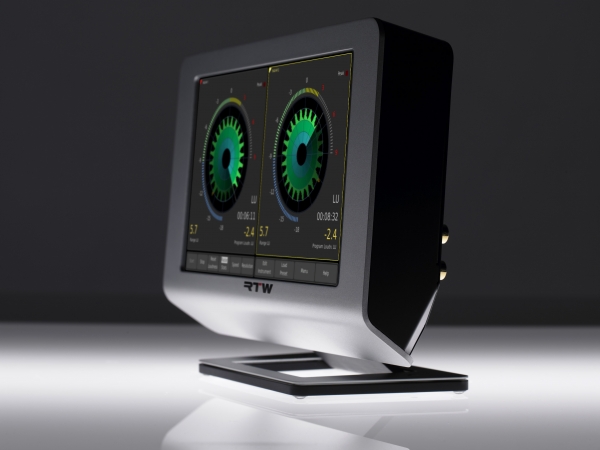

Setzt neue Standards: TouchMonitor TM9

Die von Grund auf neu entwickelte und erfolgreich gestartete TouchMonitor-Baureihe ist RTWs Antwort auf wachsende Ansprüche in der heutigen Produktions-, Postpro- und Broadcast-Welt. Ausgestattet mit hochwertigen 7”- und 9”-Touch-Screens und einer einfach zu bedienenden Benutzeroberfläche, setzt der TouchMonitor hinsichtlich Präzision, Leistungsfähigkeit, Effizienz und Flexibilität neue Maßstäbe in der professionellen Audio-Signalanalyse.

Einfach und flexibel
Die grafische Benutzeroberfläche des TouchMonitor TM9 wird ganz einfach mit einem Finger oder einer Maus bedient. Die integrierten Instrumente können zur optimalen Nutzung der Bildschirmfläche frei skaliert und positioniert werden. Selbst mehrere Instrumente des selben Typs, verschiedenen Eingangskanälen und -konfigurationen zugeordnet, können gleichzeitig angezeigt werden. Und: eine kontext-sensitive On-Screen-Hilfe unterstützt den Anwender schnell und effizient bei Konfigurationsänderungen.

Firmware-Version 2
Zu den wichtigsten Erweiterungen zählt das neue LRA-Instrument für die intuitive Darstellung des in der EBU-Empfehlung R128 definierten “Loudness Range”-Deskriptors (LRA), das die beiden wichtigsten Parameter für Loudness-Messungen elegant miteinander kombiniert. Zu den weiteren Verbesserungen zählen eine neue ‘Classic’-Darstellung für PPM-Instrumente, die die Optik der berühmten RTW-Peakmeter mit Gas-Plasma-Displays nachempfindet, oder das ‘Moving Coil’-Instrument, das Zeigerinstrumente in unterschiedlichen Varianten – darunter auch eine kombinierte M/S-Anzeige – in hoher Qualität auf dem Bildschirm darstellt. Ebenfalls neu ist das ‘Global Keyboard’, ein frei konfigurierbares Tastenfeld, das z. B. für instrumentenübergreifende Start/Stop/Reset-Befehle genutzt werden kann. Auch eine Steuerung des TouchMonitors über die eingebaute GPIO-Schnittstelle wird damit ermöglicht.

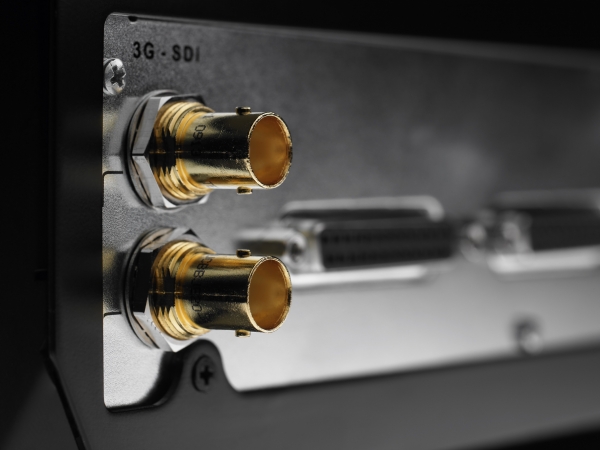

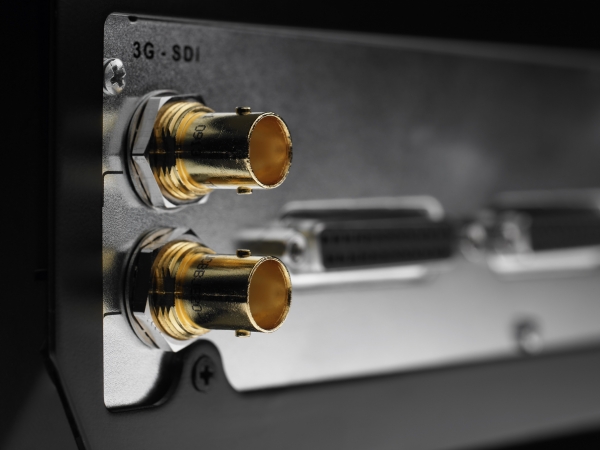

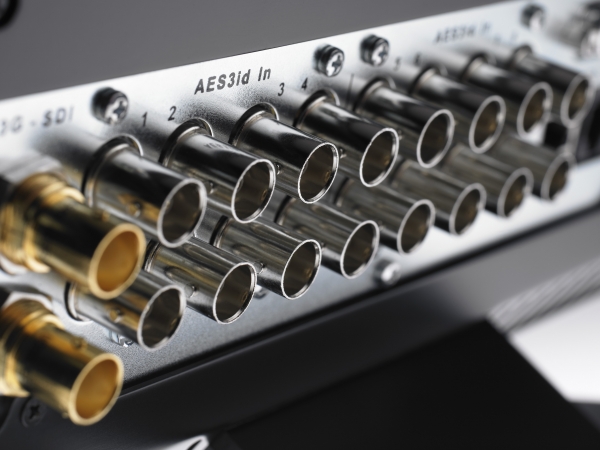

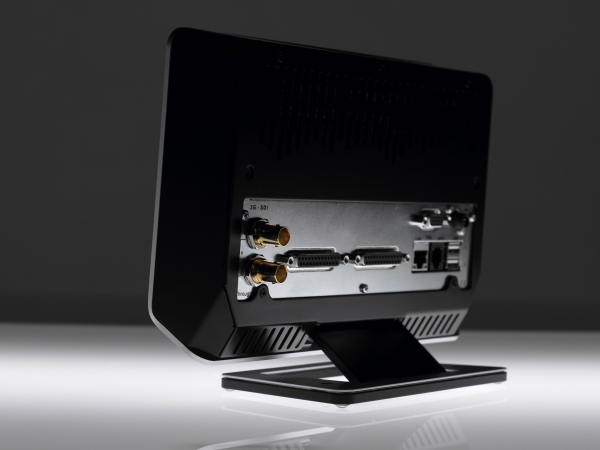

Mit der aktuellen Firmware-Version 2-30 (Release vom 08.12.2011) wurden die Voraussetzungen zur Installation und zum Betrieb der 3G-SDI-Schnittstelle geschaffen. Für bestehende Geräte steht die aktuelle Firmware im Mitglieder-Bereich unter „Audio-Monitore/TouchMonitor TM9“ zum Download bereit.

Die Instrumente können in der Größe variieren und beliebig angeordnet werden.
Dieses Beispiel zeigt links eine Dual-Bar-Anzeige mit True-Peak- und Loudness-Meter, in der Mitte ein EBU-Loudness-Summen-Meter entsprechend EBU R128 und anderen Dokumenten, darunter Bildschirmtasten zur Steuerung, rechts daneben die numerische Anzeige der Loudness-Werte S und I und rechts oben den darauf eingestellten Surround-Sound-Analyzer (“Haus”-Display). Alle Instrumente befinden sich in einer Audio-Gruppe (roter Marker).

Dieses Beispiel zeigt in der Gruppe mit der roten Markierung links ein Loudness-Meter mit zugeschaltem True-Peak-Meter und dazu oben rechts den Surround-Sound-Analyzer (“Haus”-Display) und in der Gruppe mit der gelben Markierung in der Mitte ein analoges PPM mit SPL-Anzeige und dazu unten rechts das 2-Kanal-Audio-Vektorskop.

Dieses Beispiel zeigt links ein Loudness-Radar-Meter von TC Electronic® mit Program-Loudness-Anzeige, in der Mitte in einer eigenen Gruppe das LRA-Instrument im “MagicLRA + I + Num”-Modus, in der Mitte rechts die Loudness-Summen der rechts in den Zeigerinstrumenten gezeigten Einzelkanal-Loudness eines Stereo-Signals.

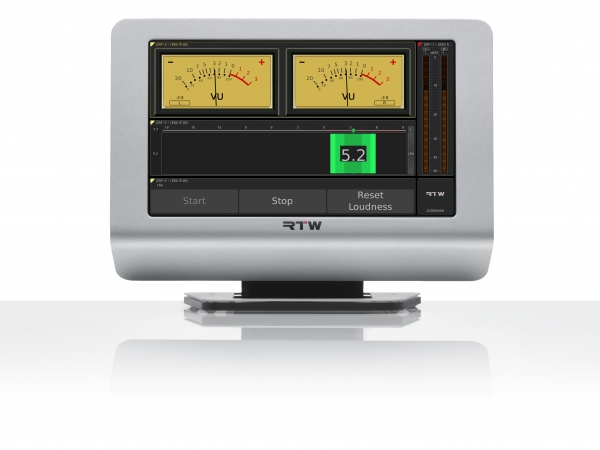

Diese Beispiel zeigt die Erweiterungen der Firmware-Version 2 auf einem Bildschirm: Die Zeigerinstrumente (Moving Coils) sind auf die BR IIa-Skala und Einzelkanal-Anzeige eingestellt (oben). In der Mitte arbeitet das LRA-Instrument im “MagicLRA + I + Num”-Modus zur Anzeige des Integrated-Loudness-Wertes und der Loudness-Range. Rechts wird das PPM im “Classic”-Modus angezeigt, dieser simuliert die klassischen Gas-Plasma-Display der RTW-Peakmeter. Unten ist das globale Tastenfeld zu sehen, ein frei konfigurierbares Tastenfeld, das z. B. für instrumentenübergreifende Start/Stop/Reset-Befehle genutzt werden kann.

Dieses Beispiel zeigt weitere mögliche Kombinationen und Größen der Instrumente innerhalb einer Gruppe:
Die obere Reihe zeigt von links nach rechts ein Loudness-Meter mit zugeschalteten PPM-Bargraphen, 2-Kanal-Audio-Vekorskop und Surround-Sound-Analyzer.
Die untere Reihe zeigt links das Loudness-Radar-Meter von TC Electronic® und rechts den Real-Time-Analyzer.

Dieses Beispiel zeigt eine fast klassische Anordnung: kombiniertes Loudness- und Peak-Program-Meter mit zusätzlicher Anzeige der Loudness-Summen neben dem Surround-Sound-Analyzer (“Haus”-Display).

Mit der aktivierten Multichannel-Lizenz (siehe Optionen) können gleichzeitig mehrere Gruppen mit unterschiedlichen Kanal-Formaten innerhalb eines Presets angezeigt werden. Beispiele dafür zeigen die verschiedenen Gruppen in diesem Bild.

Mit der aktivierten Loudness-Lizenz (siehe Optionen) können Loudness-Messungen gemäß der aktuellen Richtlinien EBU R128, ITU-R BS.1770-2/1771, ATSC A/85, ARIB und SPL durchgeführt werden. Beispiele dafür zeigen die verschiedenen Gruppen in diesem Bild. Hinzugekommen ist das LRA-Instrument zur grafischen Anzeige der Loudness-Range.

Dieses Beispiel zeigt den Real-Time-Analyzer, der nach der Aktivierung der RTA-Lizenz (siehe Optionen) das Spektrum der gewählten Eingangskanäle anzeigt.

Dieses Beispiel zeigt mehrere Gruppen mit dem Surround-Sound-Analyzer, der nach der Aktivierung der Multichannel-, Loudness- und SSA-Lizenz (siehe Optionen) das dynamische Verhalten aller Anzeigeelemente prägnant darstellt und die Balance eines Surround-Programms intuitiv erfassbar macht.

Mit der aktivierten Loudness-Lizenz und der aktivierten Radar-Lizenz (siehe Optionen) können Loudness-Messungen auch mit dem Loudness-Radar-Meter von TC Electronic® durchgeführt werden. Das Beispiel zeigt neben der Summen-Loudness zwei Radar-Instanzen, z. B. zur gleichzeitigen Überwachung zweier unabhängiger Audio-Signal-Wege.

Mit der aktivierten Premium-PPM-Lizenz (siehe Optionen) stehen neben zusätzlichen Skalen weitere Instrumente wie Audio-Vektorskop und Multi-Korrelator (sofern Multichannel-Lizenz aktiviert ist) zur Verfügung. Das Beispiel zeigt neben der klassischen digitalen Skala (Gruppe mit roter Markierung) die ARD+9-Skala (Gruppe mit gelber Markierung), eine NHK-Skala (orange-farbene Markierung) und eine Zoom-Skala (grüne Markierung). Das Audio-Vektorskop wurde der gelben Stereo-Gruppe und der Multi-Korrelator der roten 5.1-Gruppe hinzugefügt. Hinzu gekommen sind die Zeigerinstrumente, die im Stereo-Modus verschiedene Skalen in verschiedener Anordnung darstellen können. Die PPMs können zusätzlich segmentiert oder klassisch (ähnlich RTW-Peakmeter mit Gas-Plasma-Display) dargestellt werden.
