Setzt neue Standards: TouchMonitor TM7

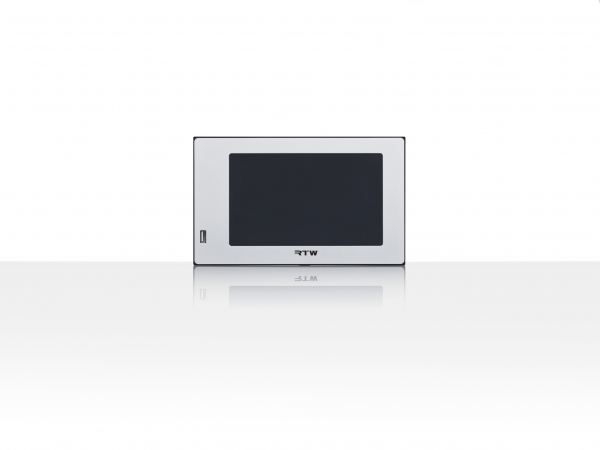

Für Umgebungen, in denen Platz ein Thema ist, bietet sich der TouchMonitor TM7 an. Er kombiniert das einfache und flexible Bedienungskonzept und die grafische Benutzeroberfläche des TM9 mit einem hochwertigen 7”-Touch-Screen und erlaubt die einfache Konfiguration der Instrumente Ihrer Wahl. Diese können zur optimalen Nutzung der Bildschirmfläche frei skaliert und positioniert werden. Das modulare Software-Konzept erlaubt Ihnen die Wahl genau der Funktionen, die Sie auch tatsächlich benötigen.

Firmware-Version 2

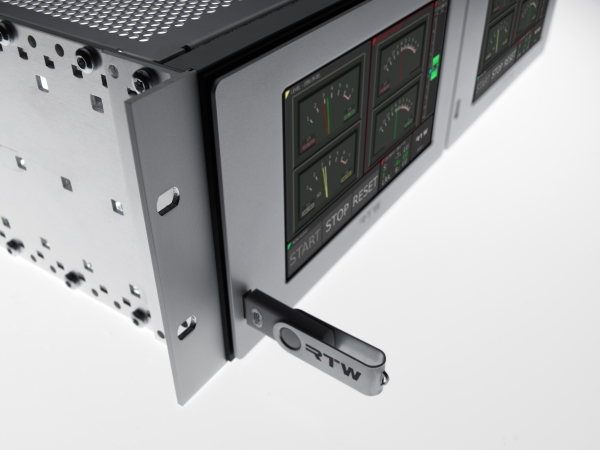

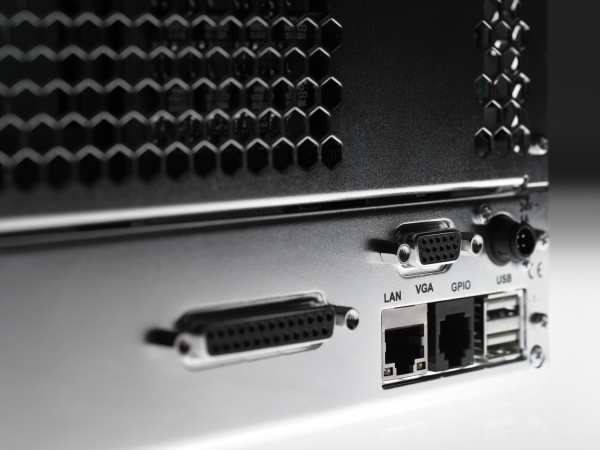

Zu den wichtigsten Erweiterungen zählt das neue LRA-Instrument für die intuitive Darstellung des in der EBU-Empfehlung R128 definierten “Loudness Range”-Deskriptors (LRA), das die beiden wichtigsten Parameter für Loudness-Messungen elegant miteinander kombiniert. Zu den weiteren Verbesserungen zählen eine neue ‘Classic’-Darstellung für PPM-Instrumente, die die Optik der berühmten RTW-Peakmeter mit Gas-Plasma-Displays nachempfindet, oder das ‘Moving Coil’-Instrument, das Zeigerinstrumente in unterschiedlichen Varianten – darunter auch eine kombinierte M/S-Anzeige – in hoher Qualität auf dem Bildschirm darstellt. Ebenfalls neu ist das ‘Global Keyboard’, ein frei konfigurierbares Tastenfeld, das z. B. für instrumentenübergreifende Start/Stop/Reset-Befehle genutzt werden kann. Auch eine Steuerung des TouchMonitors über die eingebaute GPIO-Schnittstelle wird damit ermöglicht.
Aktuell ist Firmware-Version 2-30 (Release vom 08.12.2011). Für bestehende Geräte steht die aktuelle Firmware im Mitglieder-Bereich unter „Audio-Monitore/TouchMonitor TM7“ zum Download bereit.

Gehäuse-Varianten

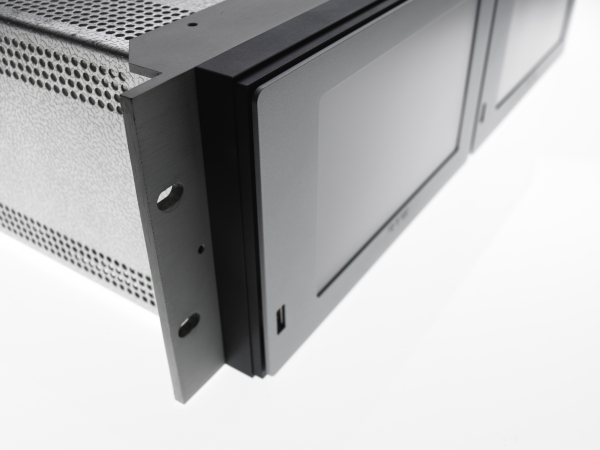

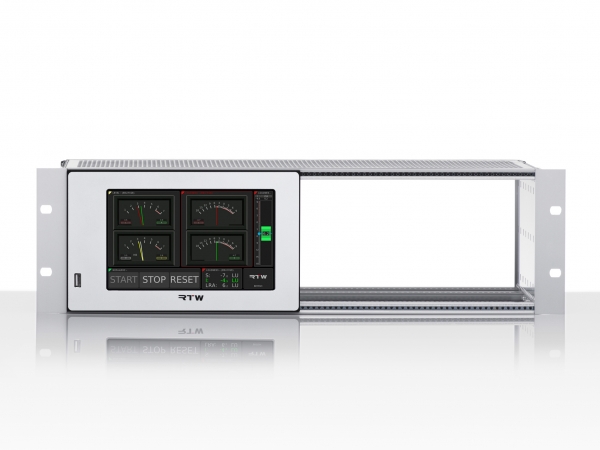

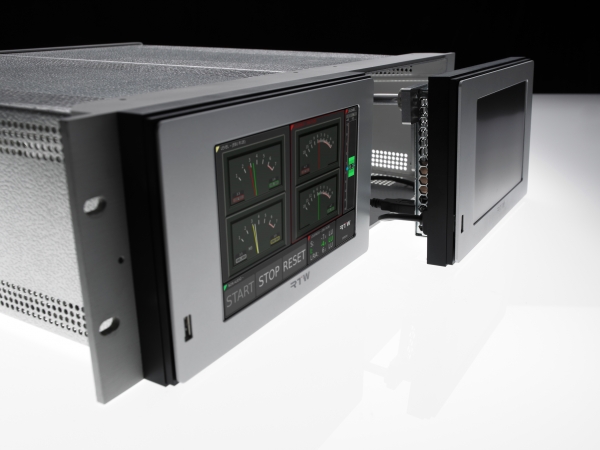

TouchMonitor TM7 ist auch in Gehäusevarianten zum Einbau in 19”-/3HE-Standard-Racks und zum Einbau in Standard-19”-Einbaugehäuse für Waveform-Monitore für Video-Studios verfügbar.

Die Instrumente können in der Größe variieren und beliebig angeordnet werden.
Dieses Beispiel zeigt links ein kombiniertes Loudness-Meter und Peak-Program-Meter, in der Mitte die zusätzlichen Loudness-Bargraphen zur Anzeige der summierten momentanen (M), Kurzzeit-integrierten (S) und Langzeit-Loudness-Werte (I), oben rechts das Loudness-Radar-Meter von TC Electronic®, darunter die numerische Anzeige der Loudness-Werte S und I und rechts daneben den Surround-Sound-Analyzer (das “Haus”-Display).

Diese Beispiel zeigt die Erweiterungen der Firmware-Version 2 auf einem Bildschirm: Die Zeigerinstrumente (Moving Coils) sind auf die BR IIa-Skala und Einzelkanal-Anzeige eingestellt (oben). In der Mitte arbeitet das LRA-Instrument im “MagicLRA + I + Num”-Modus zur Anzeige des Integrated-Loudness-Wertes und der Loudness-Range. Rechts wird das PPM im “Classic”-Modus angezeigt, dieser simuliert die klassischen Gas-Plasma-Display der RTW-Peakmeter. Unten ist das globale Tastenfeld zu sehen, ein frei konfigurierbares Tastenfeld, das z. B. für instrumentenübergreifende Start/Stop/Reset-Befehle genutzt werden kann.

Mit der aktivierten Multichannel-Lizenz (siehe Optionen) können gleichzeitig mehrere Gruppen mit unterschiedlichen Kanal-Formaten innerhalb eines Presets angezeigt werden. Beispiele dafür zeigen die verschiedenen Gruppen in diesem Bild.

Mit der aktivierten Loudness-Lizenz (siehe Optionen) können Loudness-Messungen gemäß der aktuellen Richtlinien EBU R128, ITU-R BS.1770-2/1771, ATSC A/85, ARIB und SPL durchgeführt werden. Beispiele dafür zeigen die verschiedenen Gruppen in diesem Bild. Hinzugekommen ist das LRA-Instrument zur grafischen Anzeige der Loudness-Range.

Dieses Beispiel zeigt den Real-Time-Analyzer, der nach der Aktivierung der RTA-Lizenz (siehe Optionen) das Spektrum der gewählten Eingangskanäle anzeigt.

Dieses Beispiel zeigt mehrere Gruppen mit dem Surround-Sound-Analyzer, der nach der Aktivierung der Multichannel-, Loudness- und SSA-Lizenz (siehe Optionen) das dynamische Verhalten aller Anzeigeelemente prägnant darstellt und die Balance eines Surround-Programms intuitiv erfassbar macht.

Mit der aktivierten Loudness-Lizenz und der aktivierten Radar-Lizenz (siehe Optionen) können Loudness-Messungen auch mit dem Loudness-Radar-Meter von TC Electronic® durchgeführt werden. Das Beispiel zeigt neben der Summen-Loudness zwei Radar-Instanzen, z. B. zur gleichzeitigen Überwachung zweier unabhängiger Audio-Signal-Wege.

Mit der aktivierten Premium-PPM-Lizenz (siehe Optionen) stehen neben zusätzlichen Skalen weitere Instrumente wie Audio-Vektorskop und Multi-Korrelator (sofern Multichannel-Lizenz aktiviert ist) zur Verfügung. Das Beispiel zeigt neben der klassischen digitalen Skala (Gruppe mit roter Markierung) die ARD+9-Skala (Gruppe mit gelber Markierung), eine NHK-Skala (orange-farbene Markierung) und eine Zoom-Skala (grüne Markierung). Das Audio-Vektorskop wurde der gelben Stereo-Gruppe und der Multi-Korrelator der roten 5.1-Gruppe hinzugefügt. Hinzu gekommen sind die Zeigerinstrumente, die im Stereo-Modus verschiedene Skalen in verschiedener Anordnung darstellen können. Die PPMs können zusätzlich segmentiert oder klassisch (ähnlich RTW-Peakmeter mit Gas-Plasma-Display) dargestellt werden.
